預制保溫管以其優良的性能，方便的施工及使用年限長而倍受人們歡迎，長期聚氨酯保溫絕熱施工中積累了大量的豐富經驗，其產品質量及施工質量達到了國家及國際標準，深受廣大客戶的信任和好評。

管中管直埋保溫管的結構見圖1。

保溫管由鋼管、聚氨酯硬質泡沫保溫層和高密度聚乙烯外護管緊密結合的預制管。保溫層內可有報警線和支架。

技術要求

鋼管

鋼管的材料、尺寸公差及性能應符合CJ/T 322或GB/T 9711.1或GB/T 8163標準規定。

鋼管的外徑尺寸和最小壁最應符合表1(略)的規定。

發泡前鋼管表面應加以清理，去除鐵銹、軋鋼鱗片、油脂、灰塵、漆、水分或其他沾染物。

鋼管表面銹蝕等級應符合GB/T 8923—1988中A、B、C規定，除銹等級應符合GB/T 8923——1988中Sa2規定。

外護管

外護管使用溫度條件應控制在-50℃~+50℃。

外護管原材料性能

密度和成分

外護管使用高密度聚乙烯塑料制造。聚乙烯樹脂的密度應為935kg/m3~950kg/m3。

應使用有助于外護管生產及提高外護管性能的添加劑，如抗氧劑、紫外線穩定劑、碳黑(或由碳黑預制的色母料)等。

所添加的碳黑應滿足下列要求：

——密度：1500kg/m3~2000kg/m3;

——甲苯萃取量：≤0.1%(質量百分比);

——平均顆粒尺寸：0.01μm~0.25μm。

回用料

可以使用不超過15%(質量百分比)的潔凈的回用料，但回用料必須是制造商自己的產品產生的。

外護管性能

外護管密度不應小于940kg/m3。

碳黑含量的應為2.5%±0.5%(質量百分比值，碳黑應均勻分布于母材中。當按5.2.2規定進行試驗時，應滿足下列要求：

——碳黑結塊、氣泡、空洞或雜質尺寸不應大于100μm。

——外護管不允許出現色差條紋。

、直埋預制保溫管

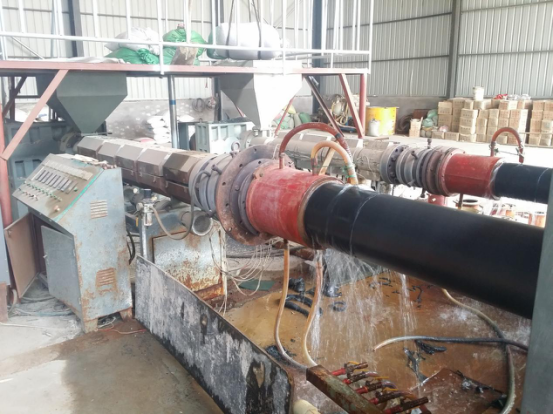

預制保溫管以其優良的性能，方便的施工及使用年限長而倍受人們歡迎，我公司是華北地區規模較大的山東預制保溫管生產廠家，先后從意大利、美國引進高壓發泡機等先進設備，擁有鋼管表面處理、防腐及保溫管制作的機械化生產線，在長期管件的聚氨酯保溫絕熱施工中積累了大量的豐富經驗，其產品質量及施工質量達到了國家及國際標準，深受廣大客戶的信任和好評。

產品結構形式

直埋預制保溫管其結構為：預制直埋保溫管由輸送介質的鋼管、聚氨酯硬質泡沫塑料保溫層和玻璃纖維增強塑料外護層(玻璃鋼)緊密結合而成。

耐高溫復合直埋保溫管：

可用于介質溫度≤ 300 ℃的蒸汽、過熱水、各種油品等輸送管道的直埋。

耐高溫復合直埋保溫管結構 ：

鋼管—有機硅高溫漆底漆—微孔硅酸鈣保溫層—聚異氰脲酸酯泡沫塑料保溫層(耐溫型硬質聚氨酯泡沫塑料)—聚乙烯夾克

耐高溫復合直埋保溫管施工工藝：

涂料涂覆：選用有機硅高溫涂料涂覆兩道。涂刷時應均勻仔細涂覆所有表面，待頭道漆完全固化后，再涂覆第二道漆。涂覆后應檢查有無針孔、漏涂、不固化等缺陷;

無機層包覆：先在鋼管外表包一層硅酸鋁纖維氈，然后再包 40mm 厚的硅酸鈣瓦塊。硅酸鋁纖維氈的作用是使硅酸鈣瓦塊與鋼管外表面緊密貼合。硅酸鈣瓦塊用鐵絲扎緊。硅酸鈣瓦塊之間的縫隙用硅酸鋁纖維氈填充，或用專用勾縫膩?zhàn)犹畛?

發泡及外包覆聚乙烯夾克：采用先用模具發泡，后擠出熱纏繞夾克的方式。泡沫厚度≥ 25mm 。

鋼套鋼蒸汽直埋保溫管：

鋼套管(鋼套鋼)埋設技術是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。它是由輸送介質的鋼管、防腐外套鋼管以及鋼管與外套鋼管之間填充的超細玻璃棉組合而成,也可采用石墨、硅鈣瓦管殼及填充聚氨酯泡沫復合而成。

一種是由輸送介質的鋼管、防腐外套鋼管以及鋼管與外套鋼管之間填充的超細玻璃棉組合而成,也可采用石墨、硅鈣瓦管殼及填充聚氨酯泡沫復合而成。鋼套管(鋼套鋼)埋設技術是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。直埋管道的保護管的首要問題是嚴密防水的可靠性，此外要有良好的機械強度，鋼套管由于強度高采用焊接連接，防水的密封性能可靠性十分高，另外，其耐高溫性能也是其它外保護管所不能比擬的。在地下水位高的地區，為保證地下水不影響蒸汽直埋管道的正常運行，外保護層最好采用堅固、密閉的鋼管外殼。

◆結構機理

1.防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。

2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。

3.聚氨酯泡沫層: 保證介質溫度，保證外護管表面保持常溫。

4.阻隔、反射層: 保證有機泡沫材料不進入無機硬質耐高溫層;反射耐高溫層部分熱量。

5.無機硬質保溫層：耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化。

6.減阻層: 保證工作鋼管熱脹冷縮自由運動。

7.工作鋼管：保證輸送介質正常流動。

◆產品結構：

鋼套鋼直埋保溫管由內工作鋼管、外保護鋼管和中間保溫層組成。工作鋼管經噴砂涂?jī)蓪臃冷P漆。保溫層由高溫纖維氈、超輕微孔硅酸鈣保溫瓦和聚氨酯泡沫塑料組成。外套鋼管作噴砂處理后纏繞六層玻璃纖維和樹脂防腐層。

性能特點：

1、防水防潮

2、耐高溫高壓，適用介質溫度350℃，壓力2.5Mpa

3、熱耗低，保溫效果優于任何一種傳統保溫方式

4、防腐能力強，防腐層強度高，不易破壞

5、使用壽命長，可達30-50年壽命

◆鋼套鋼保溫管保溫結構依據滑動方式不同分為：內滑動式與外滑動式

內滑動式直埋蒸汽保溫管：

內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。

內滑動式的滑動面在工作鋼管的外表面，保溫材料和外護管相對來說不動，主要是工作鋼管受熱膨脹在保溫材料中移動，該結構形式主要用于硬質的保溫材料中，其優點是工作鋼管與外護管之間無需設置支撐環，外護管的內壁不易被腐蝕，其缺點是熱流的外泄難以處理，大口徑蒸汽管道內的工作鋼管自重較大，易造成保溫材料的偏心或壓碎，內磨擦增大。

外滑動式直埋蒸汽保溫管：

外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

1、特點

外滑動式的滑動面在外護管的內表面，保溫材料隨工作鋼管一起運動，該結構形式主要用于軟質的保溫材料中，其優點是保證熱流不外泄，有效解決了由于徑向膨脹而造成摩擦力增大的問題，由于內部有支撐環，不會造成保溫材料偏心和壓碎現象。

2、主要技術指標

項 目 單 位 指 標 實驗標準

密度 Kg/m3 ≥940 GB/T 1033

拉伸屈服強度 MPa ≥19 GB/T 8804.2

斷裂伸長率 % ≥350 GB/T 8804.2

縱向回縮率 % ≤3 GB/T 6671.2

耐環境應力開裂 h ≥200 GB/T 1842

內表面電暈 Dyn/cm ≥50 EN253

碳黑含量 % 2.5±0.5 GB/T 13021

熔體流動速率 % ≤0.5 GB/T 3682

長期機械性能 h ≥1500 CJ/T 114

3.5、高密度聚乙烯外護管(PEF)

產品介紹:

高壓聚乙烯(PEF)是采用先進的發泡技術生產線，采用最先進的科學配方，以高壓聚乙烯，阻燃劑、發泡劑、交聯劑等多種原料共混，經過密煉、開煉把聚烯烴通過化學架橋的高倍率發泡，而成為網狀高分子結構的均衡汽泡產品，具有20、30、40、45(密度)多種發泡倍率系列產品，在難燃和阻燃性能上分別具有26、28、30、32氧指數的系列產品及普通產品，產品具有相當微細的完全獨立氣泡結構。

本色型：產品顯淺乳黃色

耐型：產品呈黑灰色

白色型：產品呈本色型即白色型

彩色型：按用戶需要提供各種標準單色和色調的復合色。

產品特點

防止結露：本材料為閉孔結構，它是靠閉孔內的氣體絕熱而非聚乙烯材料實現絕熱。其具有優異的抗水汽滲透能力。所形成內置的隔汽屏障，即是保溫層又是隔汽層，不需另設隔汽層。濕阻因子ц數值遠遠大于其它保溫材料。能有效地避免結露現象發生。

防火性能好：本材料不僅生產普通型而且也生產阻燃型(氧指數≥27)、難燃型(氧指數≥32)兩種能滿足不同消防要求的高檔絕熱材料。而且本品在現有的泡沫類保溫材料和國內同類產品中煙毒性為最小。

耐候性：本材料由于膠粘度高、穩定性好、紫外線人工照射300小時，表層毫無變化，使用壽命長。

耐腐蝕性：本材料可耐多種化學藥品，浸泡后基本不變形，不龜裂，因而可廣泛用于化工管道、貯罐的保溫。

耐低溫性：在-100℃至-196℃條件下材料不起變化，非常適合冷凍、空調行業作為保溫材料使用。

無毒性：本材料不具有任何有毒物質。在高溫分解時，也不會產生有害氣體。

緩沖性：本材料其抗撞擊性、緩沖性為其它保溫材料最佳。

其它優點：美觀、多種顏色供選擇;易加工，易與其它材料復合;柔軟光潔，手感好;質輕如棉等。

PEF隔熱保溫材料可用于：

★ 中央空調：

★ 冷庫、冷藏車船和各種制冷設備的隔熱保溫;

★ 建筑物的壁、頂、內部保溫的隔熱系統;

★ 各種栽培室等暖房的防凍保溫;

★ 低溫移動管道和容器的防凍保溫;

★ 溫水游泳池等的保溫隔層;

★ 土木建筑、鐵路支持緩沖用途;

★ 高速公路、海堤、江堤的伸縮接縫材料;

★ 大小船舶的緩沖防擦材料;

★ 精密機器、儀器的防震緩沖包裝材料;

★ 隔音內襯材料;

★ 廣告宣傳及展覽櫥窗用材料;

按發泡體的密高深莫測可分為：

★ 低發泡(發泡倍率10~20倍)

★ 中發泡(發泡倍率20~35倍)

★ 高發泡(發泡倍率35~45倍)

管材

密度：20~30kg/m3

回彈率：90%

使用溫度：-50℃~110℃(短時)

抗拉強度：2.2kg/cm2

壓縮硬度：0.5 kg/cm2

吸水率：<1%

規格：ф15~1020mm

厚度：20~100mm

氧指數：≥27

用途：用于各類冷水、冷氣、冷油管線圓形、異形及任何形體的管道保溫。

板材

密度：

高壓聚乙烯(PEF)

產品介紹:

高壓聚乙烯(PEF)是采用先進的發泡技術生產線，采用最先進的科學配方，以高壓聚乙烯，阻燃劑、發泡劑、交聯劑等多種原料共混，經過密煉、開煉把聚烯烴通過化學架橋的高倍率發泡，而成為網狀高分子結構的均衡汽泡產品，具有20、30、40、45(密度)多種發泡倍率系列產品，在難燃和阻燃性能上分別具有26、28、30、32氧指數的系列產品及普通產品，產品具有相當微細的完全獨立氣泡結構。

本色型：產品顯淺乳黃色

耐型：產品呈黑灰色

白色型：產品呈本色型即白色型

彩色型：按用戶需要提供各種標準單色和色調的復合色。

產品特點

防止結露：本材料為閉孔結構，它是靠閉孔內的氣體絕熱而非聚乙烯材料實現絕熱。其具有優異的抗水汽滲透能力。所形成內置的隔汽屏障，即是保溫層又是隔汽層，不需另設隔汽層。濕阻因子ц數值遠遠大于其它保溫材料。能有效地避免結露現象發生。

防火性能好：本材料不僅生產普通型而且也生產阻燃型(氧指數≥27)、難燃型(氧指數≥32)兩種能滿足不同消防要求的高檔絕熱材料。而且本品在現有的泡沫類保溫材料和國內同類產品中煙毒性為最小。

耐候性：本材料由于膠粘度高、穩定性好、紫外線人工照射300小時，表層毫無變化，使用壽命長。

耐腐蝕性：本材料可耐多種化學藥品，浸泡后基本不變形，不龜裂，因而可廣泛用于化工管道、貯罐的保溫。

耐低溫性：在-100℃至-196℃條件下材料不起變化，非常適合冷凍、空調行業作為保溫材料使用。

無毒性：本材料不具有任何有毒物質。在高溫分解時，也不會產生有害氣體。

緩沖性：本材料其抗撞擊性、緩沖性為其它保溫材料最佳。

其它優點：美觀、多種顏色供選擇;易加工，易與其它材料復合;柔軟光潔，手感好;質輕如棉等。

PEF隔熱保溫材料可用于：

◆中央空調：

◆冷庫、冷藏車船和各種制冷設備的隔熱保溫;

◆建筑物的壁、頂、內部保溫的隔熱系統;

◆各種栽培室等暖房的防凍保溫;

◆低溫移動管道和容器的防凍保溫;

◆溫水游泳池等的保溫隔層;

◆土木建筑、鐵路支持緩沖用途;

◆高速公路、海堤、江堤的伸縮接縫材料;

◆大小船舶的緩沖防擦材料;

◆精密機器、儀器的防震緩沖包裝材料;

◆隔音內襯材料;

◆廣告宣傳及展覽櫥窗用材料;

按發泡體的密高深莫測可分為：

◆低發泡(發泡倍率10~20倍)

◆中發泡(發泡倍率20~35倍)

◆高發泡(發泡倍率35~45倍)

管材

密度：20~30kg/m3

回彈率：90%

使用溫度：-50℃~110℃(短時)

抗拉強度：2.2kg/cm2

壓縮硬度：0.5 kg/cm2

吸水率：<1%

規格：ф15~1020mm

厚度：20~100mm

氧指數：≥27

用途：用于各類冷水、冷氣、冷油管線圓形、異形及任何形體的管道保溫。

板材

密度：20~30kg/m3

導熱系數：。0035w/m.h.℃

回彈率：90%

使用溫度：-50℃~110℃(短時)

抗拉強度：2.2kg/cm2

壓縮硬度：0.5 kg/cm2

吸水率：<1%

規格：ф15~1020mm

厚度：20~100mm

氧指數：≥27

用途：用于通風管道，防結露，建筑屋頂保溫，冬季施工保溫等。

導熱系數：。0035w/m.h.℃

回彈率：90%

使用溫度：-50℃~110℃(短時)

抗拉強度：2.2kg/cm2

壓縮硬度：0.5 kg/cm2

吸水率：<1%·589

規格：ф15~1020mm

厚度：20~100mm

氧指數：≥27

用途：用于通風管道，防結露，建筑屋頂保溫，冬季施工保溫等

●可按用戶要求定制生產；可選配防滲漏預警系統，自動檢測管網滲漏故障，自動報警，安全穩定性高。

●產品規格的設計和計算要考慮具體應用條件，涉及參數較多，請與洪浩公司聯系。
